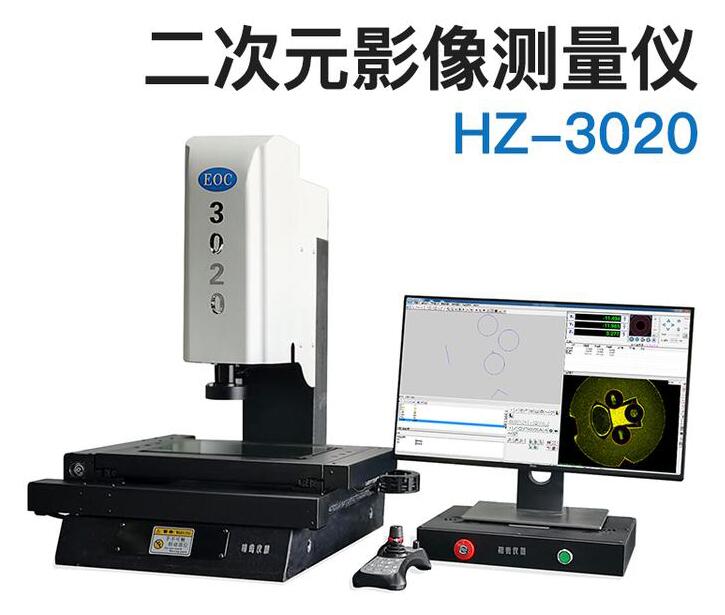

二次元.、二點五次元、三次元影像測量儀
1標準配備：
1．HZ3020本機一臺
2．桂林光學變焦物鏡0.7-4.5X
3．1/3彩色索尼忒工業專用CCD攝象機
5．專用2.5D影像測量軟件
6．使用說明書,產品合格證,
7．選配電腦一臺（主機+顯示器）
2規格參數
1 金屬尺寸：460*360mm
2 玻璃臺尺寸：350*250mm
3 運動行程：300*200mm
4 儀器重量：150KG
5 外形尺寸：600*660*1050mm
6 Z軸升降行程：150
7 工作距離：96mm
8 X Y Z數顯解析度：0.001（選配0.5um）
9 X、Y軸線性精度：（3+L/200）μm，Z軸重復精度5um ±2um 3. 影象系統
10 攝象機：彩色1/3″CCD
11 變焦物鏡倍率：0.7-4.5X
12 電視總倍率：20-120X
13 物方視場：14-2.2mm
14 表面照明：LED環形超亮冷光源（使用壽命長，不會引起被測物件變形）
15 輪廓照明：LED超亮圓形冷光源（使用壽命長，不會引起被測物件變形）
16 電 源： 220V(AC) 50Hz 30W
測量軟件 HZ-VMM2。2C
☆ 多點測量點、線、圓、弧、橢圓，提高測量精度。
☆ 座標平移和座標擺正，測量更加方便快捷，提高測量效率。
☆ 方便快捷元素組合功能，用戶只需簡單點選圖形就可組合出點、線、圓、距離、角度
☆ 巨集指令，同一種工件批量測量更加方便快捷，提出高測量效率。
☆ 測量數據直接發送到AutoCAD中，測量的圖形可以dxf文檔保存。
☆ 測量數據可發送到Excel中，進行統計分析，可畫出簡單的Xbar-S管制圖，求出Ca，各種參數。
☆ 多種語言界面切換。
☆ 記錄用戶程序、編輯指令、教導執行�！� 元素測量：多點測量點、線、圓、弧、角度、橢圓，規定點數測量矩形，自動識別點、線、圓、弧。
☆ 元素構造：中心點構造、交點構造、中點構造、線構造、圓構造、角度構造。
☆ 元素預置：點、線、圓、弧。
☆ 圖形處理：座標平移，工件擺正
☆ 圖形放大，圖形縮小，圖形平。
☆ 任意軸擺正，座標系重置。移，圖形打印圖形選中，取消選中，圖形刪除。
☆ 設置放大，圖形縮小，圖形打印圓形選中，取消選中，圖形刪除。
☆ 設置影像的灰度，飽和度，對比度，影像保存為BMP格式。
☆ 多種尋邊模式，電腦自動取點，自動識別圓、弧大大提高采點速度。
☆ 影像支持S端子輸入；影像大小640*480mm。
配置清單：
|
序號 |
名稱 |
規 格 型 號HZ-3020 |
數量 |
備注 |
|
|
1 |
機臺 |
X軸 |
300的工作臺、導軌、移動絲桿、位移光柵尺 |
1 |
型號： HZ-3020 |
|
Y軸 |
200的工作臺、導軌、移動絲桿、位移光柵尺 |
1 |
|||
|
Z軸 |
100的升降臺、導軌、升降絲桿 |
1 |
|||
|
3 |
軟件系統 |
HZ-VME2.2 |
光盤 |
1 |
|
|
加密鎖 |
1 |
|
|||
|
視頻采集卡，數據采集卡，校正玻璃片 |
1 |
|
|||
|
4 |
鏡頭系統 |
單筒鏡 |
桂光0．7-4．5連續變倍工業鏡頭 |
1 |
|
|
CCD |
SONY芯480線1/3寸CCD |
1 |
|
||
|
5 |
光源系統 |
上光 |
LED高亮可調環形光源 |
1 |
|
|
下光 |
大功率LED高亮可調點光源 |
1 |
|
||
